Aşağı{0}}gərginlikli Kommutator

Fərdi Aşağı Gərginlikli Kommutasiya Qurğuları İstehsalçısı

Biz sənaye müəssisələri, kommersiya binaları, bərpa olunan enerji layihələri və OEM avadanlıq istehsalçıları üçün xüsusi aşağı gərginlikli keçid qurğularını layihələndirir və istehsal edirik. Mühəndis dizaynı və şin istehsalından tutmuş montaj, müntəzəm sınaq və Zavodda Qəbul Sınaqına (FAT) qədər biz IEC 61439 və beynəlxalq keyfiyyət standartlarına uyğun qurulmuş etibarlı keçid qurğuları həlləri təqdim edirik.

Parametr

Nominal cərəyan	630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, 250A,
Nominal Gərginlik	220V, 380V, 400V, 6600V, 10000V, 13800V, 15000V,
Material	Paslanmayan Polad
Ölçü	1800
Tezlik	50/60 Hz

Tətbiqlər

Data Mərkəzləri və Missiya-Əhəmiyyətli Obyektlər:Əsas suqəbuledici panellər, Səviyyə III/IV ikili{0}}qidalı enerji paylama quraşdırmaları, avtomatik ötürmə açarı (ATS) inteqrasiyası və lokallaşdırılmış enerji monitorinqi.

Sənaye və İstehsalat Zavodları:Davamlı ağır proseslərin avtomatlaşdırılması üçün əsas paylama lövhələri (MDB), Motor İdarəetmə Mərkəzləri (MCC), VFD bypass panelləri və alt-paylama.

Bərpa Olunan Enerji və Batareya Saxlama (BESS):Günəş PV inverteri AC kombinator keçid qurğuları, külək turbin qülləsinin paylayıcı lövhələri və yüksək-cari batareya enerjisi saxlama sistemi şəbəkəsi-qoşulma panelləri.

Neft, Qaz və Kimya Emalı:Alova gecikdirici və qövs{1}}davamlı keçid qurğuları,-partlayıcı mühitlər üçün ağır yük daşıyan MCC-lər və kimyəvi-tozla örtülmüş-paylayıcı panellər.

Kommersiya və İctimai İnfrastruktur:Xəstəxanalar,{0}}hündürmərtəbəli ofis qüllələri, ticarət mərkəzləri, bələdiyyə su/tullantı su nasos stansiyaları və hava limanının elektrik qəbulu şəbəkələri.

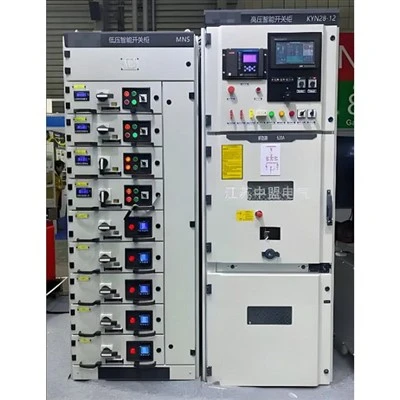

Intelligent Low-Voltage Cabinet (iLV Cabinet)

Fərdi Seçimlər

Daxili Ayırma (Forma Reytinq):Şinləri, funksional bölmələri və xarici terminalları təcrid etmək üçün Forma 1-dən Forma 4b-ə qədər (IEC 61439-a uyğun olaraq) konfiqurasiya edilə bilən daxili ayırma.

Busbar Konfiqurasiyaları:Üst və ya aşağı şin girişi; yüksək-keçiricilikli mis (çılpaq, qalay-və ya gümüş-örtülü) və ya 6300A-a qədər qiymətləndirilən alüminium şinlər.

Struktur və Giriş:Sabit, qoşulma-və ya tam çıxarıla bilən (çıxarılan) elektrik açarı və MCC kovası konfiqurasiyaları; ön-giriş və ya arxa-giriş dizaynı.

Korpusun qorunması:Termal idarəetmə seçimləri ilə qapalı (IP30, IP31, IP42, IP54 / NEMA 1, 12) və açıq hava{6}}mühafizə korpusları (IP55, IP65 / NEMA 3R, 4, 4X).

Sayğac və Güc İdarəetmə:Rəqəmsal güc sayğaclarının, çoxfunksiyalı enerji analizatorlarının, istilik monitorinq sensorlarının və Modbus/Profibus/IEC 61850 rabitə şlüzlərinin inteqrasiyası.

Texniki Xüsusiyyətlər

Qövs Arızası Mühafizəsi

Operatorun təhlükəsizliyini yaxşılaşdırmaq və avadanlıqların zədələnməsini minimuma endirmək üçün gücləndirilmiş konstruksiyalar və əlavə qövsdən qorunma həlləri ilə dizayn edilmişdir.

Yüksək-keçiricilik şin sistemi

Dəqiq-işlənmiş mis və ya alüminium şinlər aşağı müqavimət, sabit cərəyan paylanması və etibarlı uzunmüddətli performans- təmin edir.

Çevik Daxili Ayırma

Təkmil təhlükəsizlik və asan təmir üçün IEC 61439-a uyğun olaraq Form 1-dən Form 4b konfiqurasiyalarını dəstəkləyir.

Ağıllı Güc Monitorinqi

Real vaxt monitorinqi üçün çoxfunksiyalı sayğaclar, qoruyucu relelər və Modbus və IEC 61850 kimi rabitə protokolları ilə uyğundur.

İstehsal imkanları

01/

CNC Busbar Emalı:12 mm x 120 mm-ə qədər mis baralarda millimetrdən aşağı dəqiqlik təmin edən CNC şin bükmə, zımbalama və kəsmə maşınları.

02/

Avtomatik Busbar Qolları:Yüksək keçiricilikli birləşmələrin hazırlanması üçün-istilik büzüşmə boruları və qalay/gümüş örtük avadanlığı.

03/

Montaj Tutumu:Ayda 150-dən çox aşağı gərginlikli kommutator yuvasının paralel istehsalını dəstəkləyən-xəttli kommutator naqilləri və kəsicilərin inteqrasiyası stansiyaları.

04/

Dəqiq Korpus istehsalı:Lazerlə kəsmə ±0,05 mm dözümlülük) və 2,0 mm–3,0 mm sinklənmiş polad və ya alüminium{3}}sink örtüklü çərçivə konstruksiyaları üçün CNC pres əyləcinin əyilməsi.

İstehsal prosesi

Mühəndislik Rəsmi və Təsdiqi:Tək xətt diaqramlarının (SLD), 3D şkaf planının, hündürlük cizgilərinin və müştəri girişi üçün-şematik diaqramların CAD nəsli.

Busbar və Çərçivə İstehsalı:Konstruktiv profillərin və əsas/paylayıcı mis şinlərin CNC zımbalanması və əyilməsi.

Çərçivə və Qoruyucu Quraşdırma:Mexanik çərçivə, struktur fırlanma momentinin yoxlanılması və toz örtük (80-120 µm qalınlıq).

Komponentin quraşdırılması:ACB-lərin, MCCB-lərin, kontaktorların, CT/PT-lərin quraşdırılması və izolyasiya edilmiş əsas mis şinlərin quraşdırılması.

İkincil məftil və ferrulinq:Nəzarət və mühafizə dövrələri üçün avtomatlaşdırılmış naqil kəsmə, lazer{0}}çaplı qol ferrulinqi və qoşquların marşrutlaşdırılması.

Keyfiyyətə Nəzarət

Daxil olan Material Təftişi (IQC)

Daxil olan mis şinlərdə keçiricilik sınağı, polad ölçmə yoxlanışı və bütün elektrik açarlarında marka autentifikasiyası yoxlanılır.

-Proses Keyfiyyət Yoxlamalarında (IPQC)

Kalibrlənmiş fırlanma anı açarlarından istifadə edərək şin bolt fırlanma anı yoxlanılır (açıq-aşkar boya ilə işarələnmiş-), sürüşmə və boşluq məsafəsinin yoxlanılması (IEC 61439-a uyğun).

Naqillərin yoxlanılması

Təsdiq edilmiş sxematik çertyojlara uyğun olaraq 100% nöqtədən-nöqtədən-nöqtə tel davamlılığının yoxlanılması.

Fabrika Qəbul Testi (FAT) və Rutin Test

Dielektrik Güc Tezliyinə Dayanma Testi:Fazalar, faza-neytral və faza-to- arasında yüksək-yüksək gərginlikli izolyasiya sınağı (adətən 1 saniyə / 1 dəqiqə üçün 2,5 kV AC).

İzolyasiya Müqavimətinin Ölçüsü:Dielektrik sınaqlardan əvvəl və sonra 1000V DC meqaohmmetr izolyasiya müqavimətinin yoxlanılması.

Mexanik və kilidləmə yoxlamaları:Bütün elektrik açarlarının çəkmə mexanizmlərinin, qapı kilidlərinin, asma kilidləmə cihazlarının və bağlama mexanizmlərinin əllə işləmə sınaqları.

Elektrik Əməliyyat Testi:Nəzarət dövrəsinin enerjiləşdirilməsi testi, ACB və MCCB-lər üçün açma/bağlama simulyasiyası, qoruma relesinin funksional yoxlanışı və sayğac ekranının kalibrlənməsi yoxlamaları.

Zavod Qəbul Testi (FAT) Sənədləri:Kalibrlənmiş alət sertifikatları da daxil olmaqla, göndərmə ilə birlikdə təqdim edilən tam sınaq hesabatı paketi.

Mühəndislik xidmətləri

-Satış Mühəndisliyi

SLD baxışı, şin ölçüsü hesablamaları, qısa dövrə cərəyanının hesablanması və 2D/3D CAD tərtibatının yaradılması (AutoCAD, SolidWorks, Revit BIM modelləri).

Dəyər Mühəndisliyi (VE)

İstilik dərəcəsini, qırılma qabiliyyətini və ya təhlükəsizlik standartlarını pozmadan xərclərin optimallaşdırılması təklifləri.

FAT Uzaqdan Müayinə

Canlı video-sahitdə zavod ziyarətləri həyata keçirə bilməyən xaricdəki müştərilər üçün Zavod Qəbul Testi (FAT)-yayınlandı.

Sənədlər Paketi

Quraşdırılmış sxematik diaqramlar, materialların siyahısı (BOM), tip testi sertifikatları və FAT hesabatları kimi-İstehsalat və Təchizat üzrə təlimatlar daxil olmaqla hərtərəfli sənədlər təqdim edilmişdir.

Qablaşdırma, Bərkitmə və İxrac Göndərmə

Qoruyucu Qablaşdırma

Hər bir panel bölməsinin içərisinə-nəmlik əleyhinə VCI (Uçucu Korroziya İnhibitoru) sarğı və ağır yük qurutma paketləri- olan PE uzanan film.

Sandıq tikintisi

Daxili taxta bərkitmə və EPE köpük yastıqlama ilə gücləndirilmiş-ağır, fumiqasiyaya məruz qalmayan-kontrplak qutular (minimum qalınlıq 18 mm).

Baza və Ağırlıq Mərkəzinin Təminatı

Kranların qaldırılması üçün gücləndirilmiş qaldırıcı gözləri olan ağır taxta sürüşmələrə və ya polad altlıqlara birbaşa bolta ilə bərkidilmiş keçid panelləri. Ağırlıq mərkəzi xarici qablaşdırmada aydın şəkildə qeyd edilmişdir.

Göndərmə üsulları

FCL (Tam Konteyner Yükü) 40 fut hündürlükdə kub və ya ağır{1}}ağır cırcırlı qayışlarla-açıq üstü konteynerlər vasitəsilə.

Sertifikatlar

Layihə tələblərinə uyğun olaraq CQC sertifikatı və digər sertifikatlar ilə ISO 9001 keyfiyyət menecmenti altında istehsal edilmişdir.

Tez-tez verilən suallar

S: Aşağı gərginlikli kommutator və kommutator panelləriniz-hansı standartlara uyğundur?

Cavab: Kommutasiya qurğularımız IEC 61439-1/2, IEC 60947 və UL 891 / UL 1558 dizayn qaydalarına uyğun olaraq istehsal edilib və sınaqdan keçirilib. Biz sertifikatlaşdırılmış qısaqapanma, temperatur artımı və qorunma dərəcəsi test sənədlərini təqdim edirik.

S: Daxili ayrılmanın hansı formalarını təmin edə bilərsiniz?

A: Biz Forma 1-dən Forma 4b-ə qədər (IEC 61439-a görə) bütün daxili ayırma formalarını təklif edirik. Form 4b, texniki xidmət zamanı maksimum operator təhlükəsizliyi üçün şinlər, funksional qurğular (elektrik açarları) və çıxış kabel terminalları arasında tam izolyasiyanı təmin edir.

S: ACB, MCCB və sayğaclar üçün üstünlük verdiyimiz markaları qeyd edə bilərikmi?

A: Bəli. Biz tez-tez Schneider Electric, ABB, Siemens, Eaton və ya LS Electric şirkətlərinin{1}}müştəri tərəfindən müəyyən edilmiş komponentlərindən istifadə edərək kommutatorlar qururuq. Hədəf büdcənizə və layihənin çatdırılma cədvəlinə əsasən komponentləri mənbə edə bilərik.

S: Kommutator dizaynınız üçün Tip Testi hesabatlarını təqdim edirsinizmi?

A: Bəli. Biz IEC 61439-2-yə uyğun olaraq Tip Testi sertifikatlarını və Dizayn Yoxlama sənədlərini saxlayırıq, temperatur artımı hədlərini, dielektrik xassələri, qısaqapanmaya tab gətirmə qabiliyyətini, qoruyucu dövrələrin effektivliyini və boşluq/sürüşmə məsafələrini əhatə edir.

S: Bina koordinasiya dizaynımız üçün 3D BIM və ya STEP faylları təqdim edə bilərsinizmi?

A: Bəli. Mühəndislik komandamız 3D STEP faylları, Revit BIM modelləri və 2D AutoCAD çertyojları (yüksəklik, mərtəbə planı, tək{3}}xətt diaqramları) mühəndislik təqdimetmə mərhələsində bina planınıza mükəmməl inteqrasiya üçün təmin edir.

S: Çıxarılan (çıxarılan) vahidlər FAT zamanı necə sınaqdan keçirilir?

A: Bütün çıxarıla bilən elektrik açarları və MCC qurğuları 100% mexaniki rəf testlərindən (Qoşulmuş, Sınaq, Bağlantısız mövqelər), bağlayıcının işinin yoxlanılmasından, ikinci dərəcəli idarəetmə ştepselinin düzülməsi yoxlanışından və FAT zamanı elektrik bloklama testindən keçir.

Çində ən peşəkar aşağı gərginlikli keçid qurğuları istehsalçılarından və təchizatçılarından biri olaraq, biz həmçinin fərdiləşdirilmiş xidməti dəstəkləyirik. Zəhmət olmasa, zavodumuzdan aşağı{2}}aşağı gərginlikli kommutatorlar üçün topdansatış endirimindən çəkinməyin. Keyfiyyətli məhsullar və aşağı qiymət mövcuddur.
